برجسته کردن
برش ورق فلزی گیوتین
,برش فلز گیوتین
-
سیستم های کنترلسیستم کنترل DLELM
-
نامNC هیدرولیک هیدرولیک برش / هیدرولیک گیج کننده
-
کاربردبرش ورق فلز
-
نیروی برشی25 مگا
-
وزن6300 کیلوگرم
-
زاویه برش0.5 تا 2 درجه
-
محل منبعچين
-
نام تجاریWXJQ
-
گواهیISO9001
-
شماره مدلQC12K-6X3200
-
مقدار حداقل تعداد سفارش۱ عدد
-
جزئیات بسته بندیپالت آهن و جعبه موارد چوبی:، 40'HQx1
-
زمان تحویل30 روز
تیغه فولادی ضد زنگ 16 میلی متر ضخامت دستگاه برش گیوتین برش ورق
برش ورق برش قدرت فولاد ضد زنگ Blade16mm ضخامت دستگاه برش گیوتین
تولید برش هیدرولیک گیوتین، دستگاه برش هیدرولیکی، دستگاه برش هیدرولیکی، دستگاه برش ورق پرس، ترمز مطبوعاتی CNC، ترمز مطبوعاتی دو طرفه
برنامه ها و ابعاد ماشین برش
- این دستگاه برای برش ورق استفاده می شود که ضخامت آن از 1 تا 16 میلی متر است، عرض کمتر است
- از 2500 میلیمتر استحکام کششی ورق حداکثر. برش ضخامت 16mm بر اساس
- ≤450MPa ورق با استحکام کششی بالاتر، از جمله فولاد آلیاژی پایین تر، فولاد ضد زنگ، بهار
- فولاد و غیره نیز می تواند با کاهش ضخامت ورق یا تغییر مواد کاهش یابد
- از تیغه
- این دستگاه دارای بهره وری بالایی است و یک دستگاه برش مطلوب برش است که به طور گسترده در آن استفاده می شود
- صنعت هواپیما، خودرو، کشتی سازی، لوازم الکتریکی، ماشین آلات و صنایع سبک.
پارامتر برش الکتریکی برش ورق فلز 1/2 "
| 1 | تایپ کنید | CNC هیدرولیک گیوتین برش |
| 2 | طول برش | 3200 میلیمتر |
| 3 | ضخامت برش | 6 میلیمتر (فولاد ملایم 450 میلیمتر) |
| 4 | زاویه برش | 1 ° 30 ' |
| 5 | تعداد سکته مغزی در دقیقه | 14 |
| 6 | عمق گلو | 150 میلیمتر |
| 7 | سیستم کنترل | سیستم DAC-310 هلند |
| 8 | محور کنترل | X عقب سنج و شکاف تیغه |
| 9 | موتور سروو | یاسکوا ژاپن |
| 10 | پیچ سنج عقب | پیچ توپ |
| 11 | سکته مغزی | 20-600 میلیمتر |
| 12 | موتور اصلی | 7.5kw |
| 13 | عناصر الکتریکی اصلی در کابینت | Schneider یا زیمنس |
| 14 | مهر و موم در سیلندر | NOK، ساخته شده در ژاپن |
| 15 | پمپ هیدرولیک | چين |
| 16 | اجزای اصلی هیدرولیک | چين |
| 17 | وزن خالص | 9000 کیلوگرم |
| 18 | اندازه کلی (میلی متر) | 3870x1610x2010 |
| 19 | بسته بندی: | پالت آهن با پوشش مقاوم در برابر باران |
| 20 | تاریخ تحویل | 25 روز کاری |

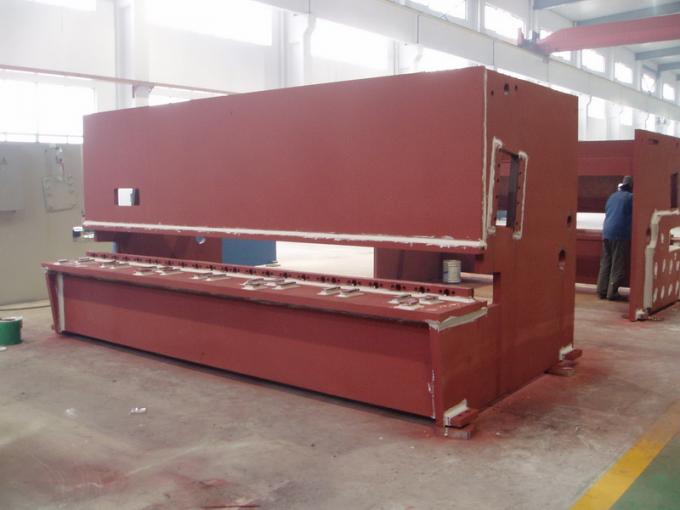

فریم
قاب با ورق فولادی و استحکام خوب جوش داده شده است. سیلندر اصلی و سیلندر کمکی روی قاب نصب شده است. توپ برقی و نورد بر روی میز نصب می شود و به راحتی کار می کند.

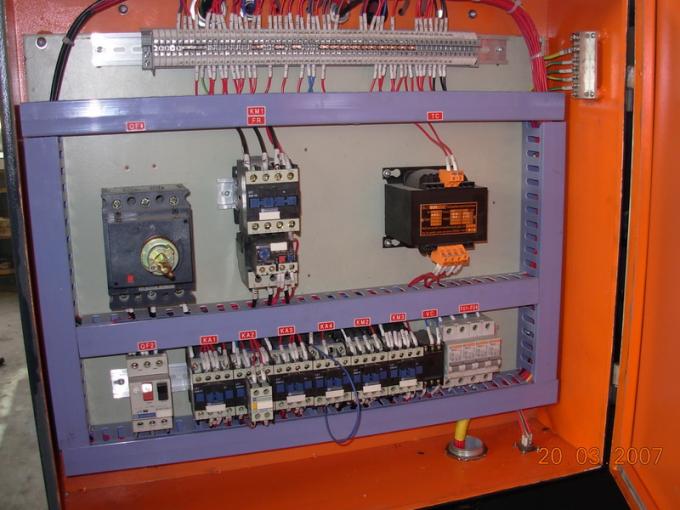

سیستم برق و قفل ایمنی:
- اجزای الکتریکی وارد می شوند و یا از شرکت مشترک چین و خارجی مطابق با
- با استانداردهای بین المللی، ایمنی قابل اعتماد، عمر طولانی، قابلیت ضد تداخل خوب، a
- واحد تابش در کابینت برق نصب شده است.
- حصار حصار و ایمنی برای محافظت از ایمنی عملیات. داشتن یک
- سوئیچ پدال یک دست قابل حرکت، آسان برای استفاده.
- این دستگاه توسط اتحادیه اروپایی صدور گواهینامه ISO و صدور گواهینامه سیستم کیفیت
دستگاه سانتریفیوژ (محور X) و پشتیبانی پنوماتیک
- ترخیص کالا از گمرک X محور عقب توسط CybTouch 6 کنترل می شود که تضمین می کند
- یک دقت برش بالاتر، Backgauge با توپ های اختیاری و خط راه راهنمای خط،
- حداکثر سکته مغزی می تواند 500 میلی متری را تحمل کند.
- نوار Backgauge است که با پرتو بالا به نوسان می کند تا مانع از ممانعت مواد شود
- سیلندر نگهدارنده قدرتمند برای جلوگیری از کشیدن ورق در طول برش

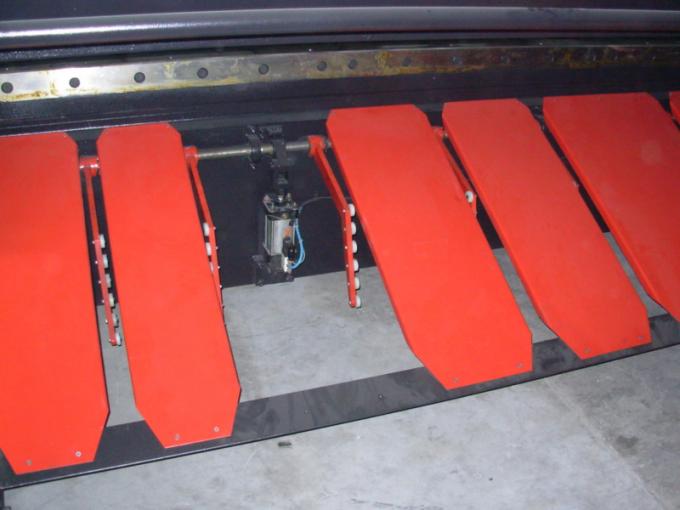

- برش مجهز به پشتیبانی پنوماتیک است، آن را از ورق نازک در طی سقوط سقوط
- برش برای گرفتن قطعه کار با کیفیت بهتر.

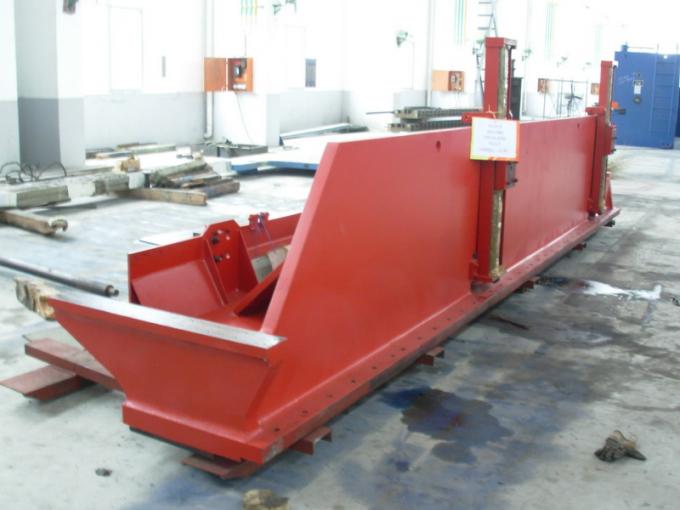

پرتو تیغه بالا
- پرتو تیغه بالا توسط سیلندر های اصلی و کمکی برای حرکت چرخه برای تکمیل برش هدایت می شود و زاویه ی بارگیری پرتو تیغ بالایی 1.5 درجه به منظور تضمین کیفیت مقطع ورق است. پرتو به وسیله ی مسیر یابی سه نقطه پشتیبانی می شود و چرخش جلو به عنوان یک چرخ دنده بهار برای از بین بردن فاصله ی مسیری برای تضمین کیفیت برش استفاده می شود.
بسته بندی و حمل و نقل:
- بسته بندی Seaworthy، فیلم پلاستیکی و پالت یورن
- بسته بندی اختیاری: مورد چوبی
- بندر بارگیری: شانگهای یا نینگبو
- حمل و نقل ماشین از طریق دریا یا راه آهن
- خدمات فنی تمام زندگی.
- گارانتی: 24 ماه
- مهندس برای خدمات ماشین آلات در خارج از کشور.
اسناد حمل و نقل:
1. راهنمای عملیات (نمودار هیدرولیکی، نمودار الکتریکی)
2. برنامه های بنیاد
3. گواهینامه کیفیت
4. فهرست بسته بندی
5. فاکتور تجاری
6. گواهی مبدا
