برجسته کردن
دستگاه رول ورق رول
,دستگاه رول نورد لوله
-
ساختارفولاد ساختار قاب جوشکاری
-
نام4 دستگاه غلتک رولینگ
-
جنس غلطک42 CrMo جعل
-
تایپ کنیدهیدرولیک خم ابزار
-
خدمات اضافیماشینکاری
-
قدرتدرایو هیدرولیکی
-
محل منبعچين
-
نام تجاریwxjq
-
گواهیISO
-
شماره مدلW12-30x2000
-
مقدار حداقل تعداد سفارش۱ عدد
-
قیمتUSD
-
جزئیات بسته بندیبسته بندی برهنه
-
زمان تحویل35 روز

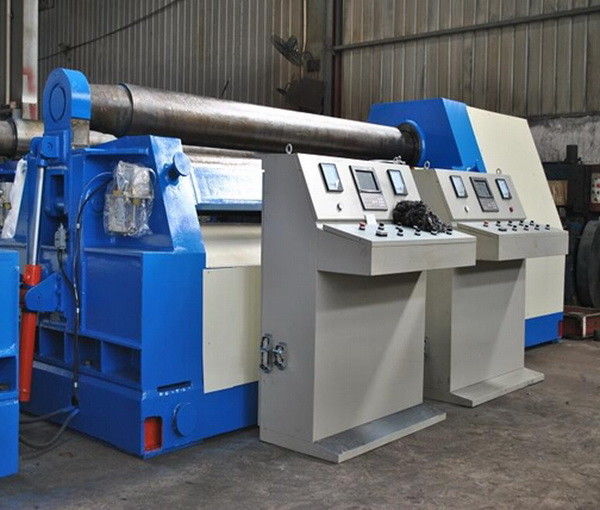

W12 دوقطبی پلاستیکی 4 رول صفحات خم ماشین ورق خم ابزار
W12 دوقطبی پلاستیکی 4 رول صفحات خم ماشین ورق خم ابزار
شرح:
ورق نورد دارای عملکرد پیش خمشی برای لبه صفحه است و می تواند رول را خم کند
بشقاب یک بار بدون هیچ چیز دوباره رول با روش ترکیبی یا prebending
و خم شدن رول به شکل. غلطک بالا رول اصلی درایو، رول پایین و
دو طرف حرکت رولز و پائین توسط درایو هیدرولیکی کنترل می شود. بالا و پایین
جابجایی غلتک های پایین و جانبی توسط کامپیوتر کنترل می شود. سطح مقطع خودکار
نمایش با صفحه نمایش، دقت هماهنگ سازی بالا ± 0.2MM. بدن تحمل چرخش
تخلیه و تنظیم مجدد از طریق انتقال هیدرولیکی انجام می شود. انتهای رول بالا
تجهیزات تعادل برای گرفتن مناسب از سیلندر نورد و قطعات کار.
جدول عملیاتی مستقل قابل حمل برای عملیات حرکت آسان وجود دارد. این
دستگاه با تجهیزات مرتبط با امنیت مجهز شده است. این رول خمیدگی ایده آل است
ماشین آلات برای انواع صنایع فلزی مانند انرژی، حمل و نقل، نفت،
شیمیایی، حمل و نقل، دیگ بخار با تکنولوژی بالا، عملکرد کامل، دقت بالا و
آسان در عمل شخصیت
دستگاه با چهار کار غلتکی، شفت ماشین چپ و راست، زیرزمین،
تجهیزات نورد مخروطی، قطعات تخلیه، بخش انتقال و بخش حسگر مربوطه،
سیستم هیدرولیک و سیستم الکتریکی
شخصیت:
ماشین نورد دارای چهار رول ماشین خنک کننده غلتکی با کنترل کامپیوتری است
قبل از خم شدن عملکرد پس از بارگذاری صفحه، نیازی به تغییر در لبه جانبی دیگر نیست
برای prebending و نورد.
دستگاه چهار غلطک توسط درمان فورج، سخت شدن و خستگی تولید شده است.
HB220-260 با خواص مکانیکی خوب، سفتی بالا، ضد سایش بالا، خوب برای
کار زیاد و طول عمر طولانی.
چرخ دنده ی غلتکی ما از دنده ی توپ استفاده می کند، اصطکاک کوچک و کاهش قدرت فعال را از دست می دهد
و انرژی را ذخیره کن.
حرکت غلتک و غلتک پایین توسط کامپیوتر کنترل می شود. سطح مقطع خودکار
صفحه نمایش دیجیتال، دقت هماهنگ سازی ± 0.2MM، با دقت نورد بالا و
آسان در عمل
دستگاه غلتک، غلتک جانبی می تواند یک چسبانیدن را انجام دهد و می تواند هماهنگ سازی کند
حرکت در موقعیت شیب دار برای مخروط بهتر کار رول.
این دستگاه دارای جدول عملیاتی حرکتی برای کارکرد مناسب کارگر و لمس است
صفحه نمایش برای سه غلطک است، برای شما آسان است که موقعیت را درک کنید.
سیستم کنترل ماشین بر اساس برنامه قابل برنامه ریزی PLC هوشمند شرکت OMRON ژاپن است
کنترل با گسل تشخیص و عملیات گسل هوشمندانه قضاوت، همه بازرسی قطعات
برای دستگاه، درمان منطق، حافظه خاموش کردن.
قطعات ولتاژ بالا استفاده از SUZHOU الکترونیکی، طول عمر طولانی و خطا کمتر است.
دریچه های هیدرولیک در سیستم هیدرولیک با استفاده از نام تجاری تایوان، شیر دنده ریخته گری،
جریان روغن بزرگ، مقاومت کوچک، حرارت کمتر و قابل اعتماد است.
لوله ها در تمام سیستم های هیدرولیک با استفاده از اتصال سریع، تکنولوژی جدید مورد استفاده در معادن متالورژی،
در اتصالات، مهر و موم قابل اعتماد وجود دارد برای اطمینان از عدم نفوذ در سیستم هیدرولیک.
سیستم هیدرولیک دارای فیلتر جذب و بازگشت روغن برای اطمینان از تمیز کردن هیدرولیک است
سیستم. و همچنین فیلتر هوا برای تضمین جذب طبیعی آب سیلندر و آب
تبخیر، و در سیستم دو طرفه تجهیزات امنیتی برای اطمینان وجود دارد
سیستم ایمن است
این چرخ دنده بر روی هیدرولیک سیلندر پمپ می شود، سر می تواند به سمت پایین حرکت کند
مناسب برای گرفتن قطعات کار.
پایان غلتک کاری دارای تجهیزات تعادل است که مسئول کار است
تعادل غلتکی زمانی که چرخ دنده در حال کار است.
پارامتر:
| 1 | حد مجاز مواد | <245MPa |
| 2 | حداکثر ضخامت خم شدن | 30 میلیمتر |
| 3 | حداکثر ضخامت قبل از خم شدن | 25 میلیمتر |
| 4 | حداکثر عرض خم شدن | 2000 میلیمتر |
| 5 | حداقل قطر حلقه با حداکثر. اندازه | 1200 میلیمتر |
| 6 | حداکثر طول کار غلتک | 2100 میلیمتر |
| 7 | قطر غلتکی بالا | 380 میلیمتر |
| 8 | قطر غلتک پایین | 360 میلیمتر ± 3 |
| 9 | قطر غلتکی جانبی | 300 میلیمتر ± 3 |
| 10 | غلتک بالا ظرفیت اضافه کردن | 230 تن |
| 11 | ظرفیت اضافه کردن غلتک پایین | 80 تن |
| 12 | غلتک جانبی ظرفیت اضافه کردن | 80 تن |
| 13 | سرعت نورد نورد | 80 میلیمتر / دقیقه |
| 14 | سرعت نورد | 4 متر در دقیقه |
| 15 | حالت رانندگی | هیدرولیک |
| 16 | حالت بلند کردن غلتک پایین | موتور هیدرولیک |
| 17 | حالت کنترل | NC |
| 18 | نمایش موقعیت و جابجایی | ال سی دی |
مزایای:
دستگاه خمش 4 رول ساده ترین، به لطف قاب طراحی شده برای رضایت هر یک است
نوع نیازها مزایا متفاوت هستند:
1. قبل از خم شدن بسیار کاهش می یابد، زیرا ماده بین دو رول مرکزی می شود.
2. کار را می توان در یک گذر تنها انجام داد، به دنبال مراحل زیر است:
- مربع
- پیش خم شدن
- خم شدن
- بستن قبل از خم شدن

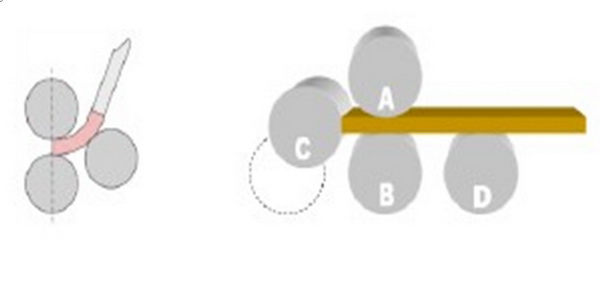

3. بشقاب به دستگاه به صورت افقی به لطف پشتیبانی از رول پایین (B) با دستگاه تغذیه می شود
رول سمت (D).
4. صفحه به دلیل موقعیتی که رول جانبی (C) طول می کشد، به صورت مربع است.
5. فضای محدود به دستگاه تنها به یک طرف کاهش می یابد، به دلیل امکان تقسیم بندی
و خم شدن در یک مرحله تنها
ما یک دستگاه خم کنی 4 رول توصیه می کنیم:
6. برای تولید بالا و عظیم
7. برای امکان کنترل NC
8. برای امکان خم شدن مخروطی
عملکرد سیستم کنترل:
برای کنترل جنبش هماهنگ سازی غلتکی کار به طور خودکار
هماهنگ سازی حرکت عمودی غلتک عمودی، هماهنگ سازی را کنترل کنید
دقت ± 0.2MM است.
کنترل حرکت دو طرفه غلتک هماهنگ سازی، دقت هماهنگ سازی ± 0.2MM است.
نمایش زمان واقعی در زمان و تمام اطلاعات نورد و اطلاعات نورد بشقاب.
دو طرف غلتک پایین دارای تاریخ زمان واقعی است.
دو طرف غلطک های جانبی دارای زمان واقعی هستند.
سیستم کنترل پیام هشدار دهنده به موقع می داند که برای عملیات مناسب چه اتفاقی افتاده است
و نگهداری.
اطلاعات بیشتر لطفا با ما تماس بگیرید:
wxmachinery@163.com
WhatsApp: +86 13961729519
اسکایپ: zouqicheng
QQ: 2308574039
دانلود بروشور اینجا

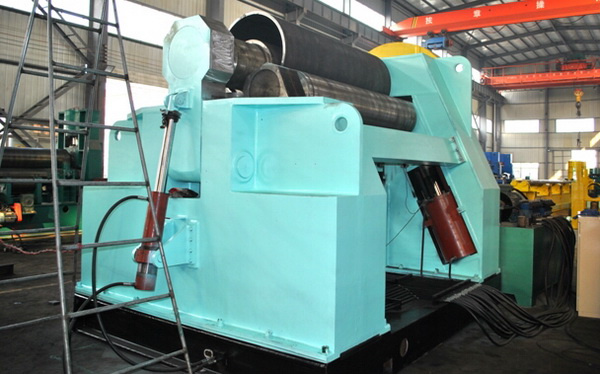

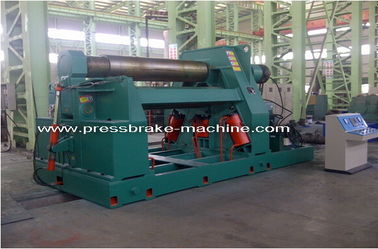

ماشین عکس:
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
